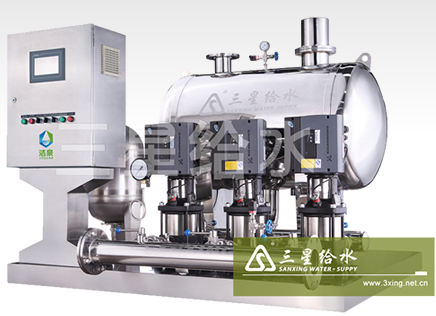

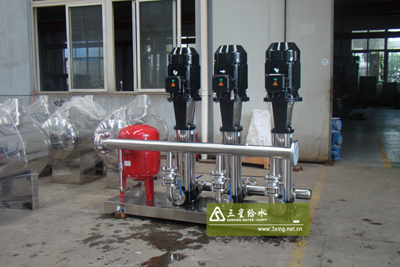

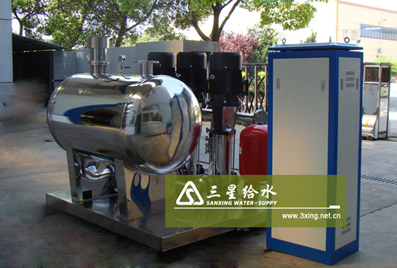

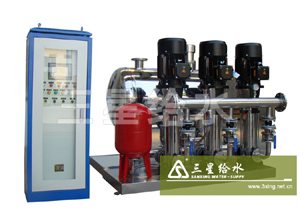

無負壓變頻調速供水設備是將交流變頻調速技術和微機控制技術應用于水泵自動控制設備之中，并與水泵機組相結合的機電一體化供水裝置。其核心設備交流變頻調速控制柜融合了微機控制變頻調速技術，的微機控制PID調節技術和微機可編程控制器等。

無負壓變頻調速供水設備依據供水管網中瞬時變化的壓力和流量參數，自動改變水泵的臺數和運行轉速，實現恒壓變量供水的閉環調節，從而達到提高公司質量。

無負壓變頻調速供水設備原理 應用的現代控制理論，結合可編程控制技術、變頻控制技術、電機泵組控制技術的機電一體化供水裝置。變頻調速供水設備通過安裝在水泵出水總管上的遠傳壓力表（內為一滑動電阻），將出口壓力轉換成0-5V電壓信號，經A/D轉換模塊將模擬電壓信號轉換成數字量并送入可編程序控制器，經可編程內部PID運算，得出一調節參量并將該參量送入D/A轉換模塊，經數摸轉換后將得出模擬量傳送變頻器，進而控制其輸出頻率的變化。設備采用多泵并聯的供水方式，用戶用水量的大小決定了投入運行的水泵的數量，當用水量較小時，單臺泵變頻工作，當用水量增加，水泵運行頻率隨之增加，如達到水泵額定輸出功率仍無法滿足用戶供水要求時，該泵自動轉換成工頻運行狀態，并變頻啟動下一臺水泵。反之，當用水量減少，則降低水泵運行頻率直至設定下限運行頻率，如供水量仍大于用水量，則自動停止工頻運行泵同時變頻泵轉速增加。當用水量降至某一程度時（如夜間用水很少時），變頻主泵停止工作，改由輔泵及小型氣壓罐供水。

無負壓變頻調速供水設備設備特點
1、 使用該設備，可不建造水塔、不設樓頂水箱，既減少工程的施工周期，又解決了工程造價費用高的缺點，還克服了氣壓波動大，水泵啟動頻繁等不足之處。
2、 設計嚴謹：該設備采用水泵變頻恒壓控制，無論系統用水量怎樣變化，均能使管道出口壓力保持恒定。
3、 運行可靠：該設備采用變頻調速器和國內優質水泵，具有完善的保護功能和自動、手動轉換功能，使運行非常可靠。并且性能良好、控制方式靈活、抗干擾能力強
4、 該設備能根據用戶用水量的變化來調節水泵轉速，使水泵始終工作在高效區。
5、 操作簡單：該設備采用全自動控制，PID調節，鍵盤操作，人機界面（文本、數字）顯示。操作人員只需轉換電控柜開關，就可以實現用戶所需工況，實現全自動無人值守。
6、 保護功能齊全：具有完美的過載、短路、過壓、欠壓、缺相、過流、短路、水源缺水等自動保護功能。在異常情況下能進行信號報警、自檢、故障判斷等。
7、 占地少安裝方便：整套設備只有一組供水控制柜和水泵機組，安裝非常簡單方便。
8、 延長水泵及電機的使用壽命：對多臺泵組均能可靠的實現軟啟動，使電網和管網免沖擊，并且輪流運轉，大大延長了水泵及電機的使用壽命。
9、定時開關機控制。（可選功能）系統內設有實時時鐘，數據可掉電保護。如果用戶只需要在一天中的某段時間內運行，則可設定每天的開機、關機時間，進行定時控制。
10、當變頻器發生故障時，變頻調速供水設備能夠自動轉換至工頻運行，確保供水不間斷。
11、爆管保護功能。當外管網發生爆管后，變頻調速供水設備可自動停止運行。
12、突然停電后再來電，變頻調速供水設備能夠自動啟動運行。
13、可編程控制器具有RS485通訊接口，便于將各種參數傳至上位計算機。(附加功能)。

無負壓變頻調速供水設備適用范圍
1、有水池的高層建筑、賓館、學校、城鎮居民小區、企事業單位、新農村建設農村的生活用水。
2、工廠、工礦企業的生活或者生產用水。
3、各類水廠、供水站、污水廢水廠、農業排灌站等供排水。
4、高樓、小區、企事業單位熱水集中供水。
5、生產、生活中的冷卻水、循環水的加壓。
6、油田輸油管道、油庫、油站等的恒壓輸油。

無負壓變頻調速供水設備選型說明
無塔供水設備主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。

1、無負壓變頻調速供水設備系統選用原則
水泵揚程應大于實際供水高度。
水泵流量總和應大于實際供水量。
變頻控制柜選型：
用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。

2、變頻器
根據工藝要求，建議配用ABB ACS510系列變頻器。ACS 600系列變頻器是ABB公司采用直接轉矩控制（DTC）技術，結合諸多的生產制造工藝推出的高性能變頻器。它具有很寬的功率范圍，優良的速度控制和轉矩控制特性,完整的保護功能以及靈活的編程能力，較高的可靠性和較小的體積。

無負壓變頻調速供水設備主要技術參數：
功率范圍：1.8-3000kW
電源電壓：380/400/415/440/460/480/500VAC 3相±10%；
電源頻率：35-50Hz
控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。
連續負載能力：150% In，每10分鐘允許1分鐘
串行通訊能力：標準的RS—485接口可使變頻器方便地與計算機連接。
保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。
變頻器獨特的直接轉矩控制（DTC）功能是目前的電機控制方式，它可以對所有交流電機的核心變量進行直接控制，無需速度反饋就可以實現電機速度和轉矩的精確控制。 ACS510變頻器內置PID、PFC、預磁通等八種應用宏，只需選擇需要的應用宏，相應的所有參數都自動設置，輸入輸出端子也將自動配置，這些預設的應用宏配置大大節約了調試時間，減少出錯。
